引言

Go的内存分配器基于TCMalloc(Thread Local Malloc)，并在TCMalloc基础上增加了自动回收机制(TCMalloc只是增加内存申请速度，用户需手动释放空间)。

内存管理中的重要组件

在开始介绍之前，主要介绍以下Go内存分配中几个重要的组件:

  1. mheap，管理整个Go程序使用的堆空间，当程序内存不够需要申请更多内存时就是由mheap向os申请资源。操作单位是页，页大小是8KB
  2. mcentral，管理协程需要使用的内存，mcentral具有不同的规格属性，每个mcentral都管理着自身规格的内存。管理单元是mspan，mspan的规格(每个指定规格的mspan其上只能存放指定规格大小的数据)详情见源码(go/src/runtime/sizeclasses.go)。
  3. mcache，协程模型中P上的缓存内存。主要供协程使用，由于P上每次最多只可能有一个G在running，因此对P上的缓存操作无需加锁，增加了内存申请与释放的速度。缓存单位是mspan。

三者协作： mcache是P私有且无锁的内存，当协程需要内存数据时，直接从mcache上找到指定规格的mspan，并将数据存入mspan。当mspan为空(初始为空)或已满时，向mcentral申请该规格的mspan，mcentral根据自身情况，有空闲则返回，无空间则从mheap中申请，mheap则根据自身是否由空间来决定返回自身空闲空间或者向OS申请资源。

mheap

主要成员：

  1. arenas [][]heapArena
  2. allspans []mspan
  3. central []mcentral

arenas

类型为heapArena的二元数组，主要数据结构为：

1
2
3
4
5
type heapArena struct {
	bitmap [heapArenaBitmapBytes]byte
	spans [pagesPerArena]*mspan
	pageInUse [pagesPerArena / 8]uint8
}
  1. spans成员变量保存了该heapArena中的mspan，该变量长度为 heapArena大小/areaPageSize。
    某个page未被mspan使用时，它的值为nil，被使用时，则该page对应的索引值即为被使用的mspan的指针(当一个mspan使用多个page时，多个page索引对应值均为该mspan指针)。
    以linux 64位为例，areaPageSize是8KB，arenaSize是64MB、所以该变量长度为 64MB/8KB=8K=8096
  2. pageInUse成员变量标记了该arena中哪些page被使用，哪些未被使用，使用位图标记，所以数组长度=pagesPerArena/8=heapArena大小/areaPageSize/8。
    以linux 64位为例，areaPageSize是8KB，arenaSize是64MB、所以该变量长度为 64MB/8KB/8=1K=1024
  3. bitmap位图标记单位是words(arena中所有的words)，又因为bitmap中每2个bit表示一个words的2个属性(pointer/scalar)，所以bitmap数组长度应是 heapArenaBytes/(len(words)*8/2)即arena字节数/words字节数/8*2。
    以linux 64位为例，arenaSize是64MB，则bitmap长度是 64MB/8B/8 * 2=2M 即 2 * 1024 * 1024

allspans

顾名思义，存放着所有的mspan

central

heap.central变量是一个数组，数组长度136(0/1表示大对象)，表示67种规格的mcentral对象(数组一半表示带指针，一半表示不带指针，区分主要是为了gc方便)

mcentral

1
2
3
4
5
6
7
8
9
10
type mcentral struct{
    spanclass spanClass
    partial [2]spanSet // list of spans with a free object 2个spanSet，一个是未sweep过,一个是sweep过的，下同
    full    [2]spanSet // list of spans with no free objects
}
// mcentral main func:
//    cacheSpan()*mspan
//    uncacheSpan(s *mspan)
//    grow() *mspan
//    其他sweep相关

mcentral成员变量

  1. spanclass 表明了该mcentral对象的规格
  2. partial 表示仍有空间可使用的mspan对象
  3. full 表示无空间可用的mspan对象

mcentral核心方法

  1. cacheSpan(): 分配一个mspan对象给mcache(P上管理mspan的对象)用。
    分配过程找可用的mspan顺序：
    ① 从partial变量中sweep过的列表里找到一个有空闲的，如果有使用该mspan如果无则继续。
    ② 从partial变量中未sweep过的列表里找到一个mspan并清理它，如果有使用该mspan如果无则继续。
    ③ 从full变量中未sweep过的列表中找到一个mspan并清理它，清理后可用则使用它，如果无则继续。
    ④ 以上三个过程都未找到可用mspan则调用mcentral.grow()方法，申请空间
  2. uncacheSpan(): 从mcache中拿走一个mspan，根据其gc阶段放到对应的spanSet中
  3. grow(): 从heap分配一个新的空的mspan并按照mcentral.spanclass规格将其初始化。核心调用链-> mheap_.alloc -> mheap_.allocSpan

mcache

小对象线程(GMP模型中的P)私有的的cache，因为是线程独享的所以访问时无需加锁。
mcache对象自身不在堆上(资源未托管给go的GC做清理)，因此该对象中涉及到堆上的指针时需要特殊处理。

mcache主要成员变量:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
type mcache struct {
	// 微小对象分配使用
	tiny       uintptr // 指向当前微小对象可用的块(如果无，则为nil)，它指向的是堆上内存地址，所以在p标记为终结时，会在 releaseAll 中处理它
	// 微小对象在mspan中单个块的偏移量
    // 不同规格的mspan单个块大小不一样，在linux 64位os下，微小对象使用的规格class=2，单个块大小是16byte
    // 当给微小对象分配空间时，如果是需要 2byte，如果当前块中能够容下，则offset+=2，如果不能，tiny指针会找到并指向下一个块
    tinyoffset uintptr
	tinyAllocs uintptr // 计数
    // mcache中所有规格的mspan
    // 规格数是 67，但是区分了是否带指针
    // 另外0、1表示大对象，所以数组实际长度是2+67*2=136
	alloc [numSpanClasses]*mspan // spans to allocate from, indexed by spanClass
	stackcache [_NumStackOrders]stackfreelist
    // 表示上次刷新次mcache时的sweepGen
    // 如果 flushGen!=mheap_.sweepgen，说明该mcache中的span是过时的，需要刷新span才能进行扫描。
    // 这个过程是在acquirep中完成的
	flushGen uint32
}

mcache中主要成员方法

  1. nextFree(spc spanclass) 从当前mcache中找到规格为spc的有空闲的mspan，如果没有返回空（上层会调用refill方法）
  2. refill(spc spanclass) 将当前mcache中规格为spc的mspan放到对应mcentral中，并从中拿到一个可用的mspan给mcache
  3. allocLarge() 大对象分配时调用，直接通过mheap_.alloc从堆中分配
  4. releaseAll() 释放所有mspan对象给mheap.central，主要是在P终结时调用

内存管理中的重要对象

  1. mheap_，mheap的实例对象。
  2. mheap_.mcentral[i] ，是具体mcentral的一个实例，mheap_.mcentral长度为136（67种规格×2是否带指针+2表示大对象）。mheap_.mcentral[i]里负责存放全局的i规格内存和管理他们的申请与释放。
  3. p.mcache[i]，P上缓存内存示例，其也是一个数组，长度也为134。当p.mcache[i]为空或满时，需要申请内存就向mheap_.mcentral[i]申请。
  4. mspan，mcache、mcentral管理的内存单元。每次申请或者清理都是以mspan大小的单位，mspan具有规格属性，不同规格的mspan其大小及存放该规格数据的数量也都不尽相同。
  5. mheap_.arenas[i][j]， 数据类型为heapArena，该对象主要属性：bitmap[],spans[],pageInUse,pageMarks,zeroedBase，网上很多讲go内存管理都会提到，go内存分为3部分，spans,bitmap,arena其中，arena指的就是mheap_.arenas中描述的所有内存大小，bitmap指的便是这里的属性bitmap[]，spans指的便是这里的spans[]，bitmap[]是字节数组，每个字节有8bit，可以用来表示4字节的内存使用情况以及gc标志，spans[]是指针数组，每个指针大小为8byte,指向一个mspan。关于说堆最大512G的说法是错误的，在linux 的go1.14中，arenas[i][j].bitmap[]大小是2MB，2MB一共是2 * 1024 * 1024 * 8 bit可以表示 8 * 1024 * 1024个地址位信息即 8M * 8byte = 64MB信息，arena数组大小是 1 * 4M,所以理论上，arenas堆空间最大内存为64MB * 4M = 256TB，bitmap占空间大小为 2MB * 4M = 8TB；spans占内存大小为 8K(数组长度) * 8B(数组指针元素8B) = 64KB(spans可表示内存:8K * 8KB(页大小)=64MB,64MB * 4M(arenas数组大小)=256TB 这与通过bitmap计算出的结果是一致的)

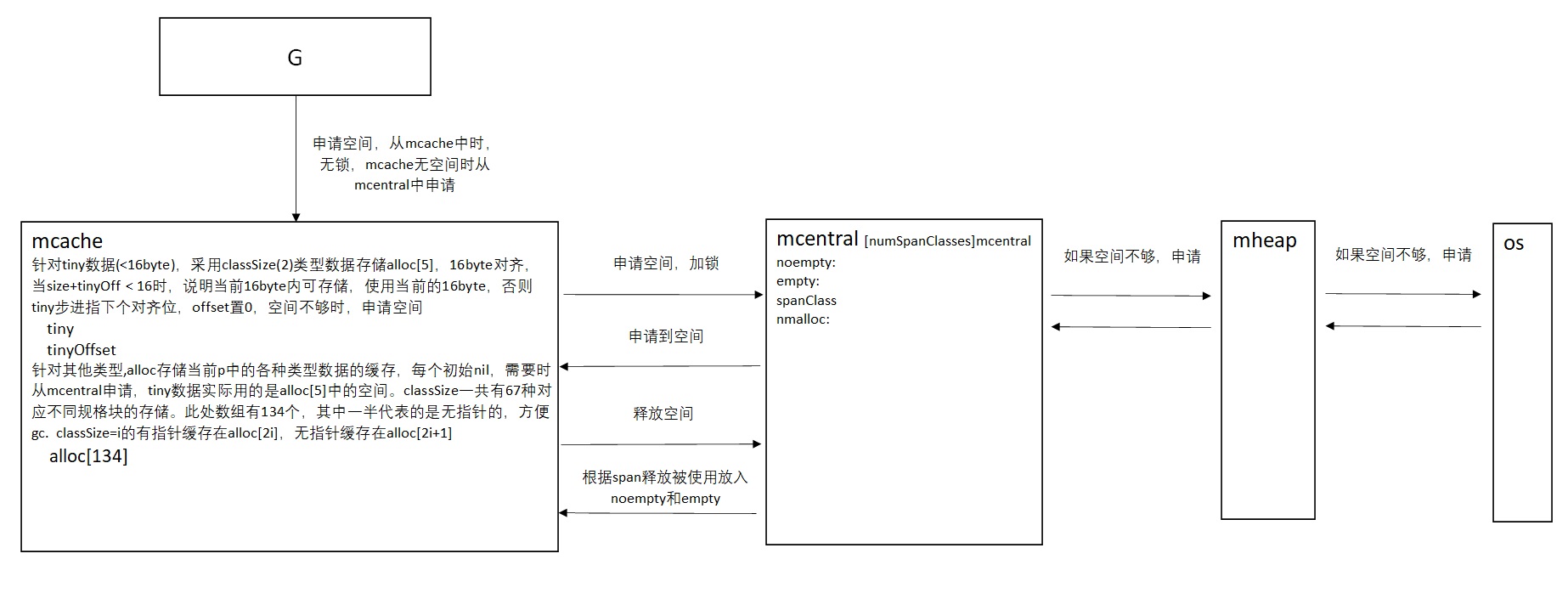

架构简图

注：该图基于Go1.14画的，本文更新后很多内容是基于新版本Go1.16的。其中mcentral成员变量empty noempty对应到新版本是：partial full
go内存管理

堆对象空间分配

堆对象分配的主要逻辑在 runtime/malloc.go中的 mallocgc() 函数

微小(tiny)对象分配 (0,16byte]

按照代码中的逻辑，当待分配空间的对象大小<=16byte且没有指针引用时，使用微小对象分配的方法，将其放到mcache.alloc[5]的mspan中，这个mspan的规格是16byte。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
// Tiny allocator.
//
// Tiny allocator combines several tiny allocation requests
// into a single memory block. The resulting memory block
// is freed when all subobjects are unreachable. The subobjects
// must be noscan (don't have pointers), this ensures that
// the amount of potentially wasted memory is bounded.
//
// Size of the memory block used for combining (maxTinySize) is tunable.
// Current setting is 16 bytes, which relates to 2x worst case memory
// wastage (when all but one subobjects are unreachable).
// 8 bytes would result in no wastage at all, but provides less
// opportunities for combining.
// 32 bytes provides more opportunities for combining,
// but can lead to 4x worst case wastage.
// The best case winning is 8x regardless of block size.
//
// Objects obtained from tiny allocator must not be freed explicitly.
// So when an object will be freed explicitly, we ensure that
// its size >= maxTinySize.
//
// SetFinalizer has a special case for objects potentially coming
// from tiny allocator, it such case it allows to set finalizers
// for an inner byte of a memory block.
//
// The main targets of tiny allocator are small strings and
// standalone escaping variables. On a json benchmark
// the allocator reduces number of allocations by ~12% and
// reduces heap size by ~20%.
off := c.tinyoffset
// 将微对象对齐
if size&7 == 0 {
	off = alignUp(off, 8)
} else if size&3 == 0 {
	off = alignUp(off, 4)
} else if size&1 == 0 {
	off = alignUp(off, 2)
}
if off+size <= maxTinySize && c.tiny != 0 {
	// 如果能被当前的内存块放下，则放到当前内存块
	x = unsafe.Pointer(c.tiny + off)
	c.tinyoffset = off + size
	c.local_tinyallocs++
	mp.mallocing = 0
	releasem(mp)
	return x
}
// 否则，取出微对象指定规格的mspan，从mspan中获取下个能够存放微对象的内存块
span := c.alloc[tinySpanClass]
v := nextFreeFast(span)
// 如果没找到，那么执行nextFree，从下层(mcentral)申请一个mspan，c.nextFree -> c.refill -> mheap_.central[spc].mcentral.cacheSpan
if v == 0 {
	v, _, shouldhelpgc = c.nextFree(tinySpanClass)
}
x = unsafe.Pointer(v)
(*[2]uint64)(x)[0] = 0
(*[2]uint64)(x)[1] = 0
// 后续就是处理新申请的资源，同时修改当前mcache中关于其的元数据信息
// See if we need to replace the existing tiny block with the new one
// based on amount of remaining free space.
if size < c.tinyoffset || c.tiny == 0 {
	c.tiny = uintptr(x)
	c.tinyoffset = size
}
size = maxTinySize

小对象分配 (16byte,32kb)

小对象内存分配，比微对象少了从 mcache.tiny上快速分配空间的逻辑，同微对象后边的分配空间逻辑大致相同

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
// 确定sizeclass
var sizeclass uint8
if size <= smallSizeMax-8 {
	sizeclass = size_to_class8[(size+smallSizeDiv-1)/smallSizeDiv]
} else {
	sizeclass = size_to_class128[(size-smallSizeMax+largeSizeDiv-1)/largeSizeDiv]
}
size = uintptr(class_to_size[sizeclass])
spc := makeSpanClass(sizeclass, noscan)
span := c.alloc[spc]
// 从当前mspan找空闲内存块，找不到，则执行nextFree向底层申请
v := nextFreeFast(span)
if v == 0 {
	v, span, shouldhelpgc = c.nextFree(spc)
}
x = unsafe.Pointer(v)
// 根据需求，是否清理分配出来的内存为0
if needzero && span.needzero != 0 {
	memclrNoHeapPointers(unsafe.Pointer(v), size)
}

大对象分配 (32kb,∞)

大对象内存分配直接从heap申请资源

1
2
3
4
5
6
7
8
9
var s *mspan
shouldhelpgc = true
systemstack(func() {
	s = largeAlloc(size, needzero, noscan)
})
s.freeindex = 1
s.allocCount = 1
x = unsafe.Pointer(s.base())
size = s.elemsize
