引言

在Pod对象中，如果一个容器需要使用到存储的话，可以通过以下这种方式：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
apiVersion: v1
kind: Pod
metadata:
  name: nginx-test
spec:
  containers:
  - name: nginx
    image: nginx
    imagePullPolicy: IfNotPresent
    volumeMounts:
    - name: vol
      mountPath: /app
  volumes:
  - name: vol
    nfs:
      path: /app/data/nfsdata/DATA_00
      server: 10.1.1.15

在 pod.spec.volumes 仍然定义了其他很多种类型的存储可以使用: awsElasticBlockStore cephfs gcePersistentDisk glusterfs 等等。

得益于K8S的这种设计，在Pod中可以直接定义并使用多种存储，但这样使用存储带来了另外的问题：

  1. 使用k8s的开发者需要对存储要有所了解，才能够正确使用，这增加了使用的复杂度
  2. 对于使用到的存储，其地址、授权信息都暴露给用户，增加了信息暴露风险

通常来讲，对于开发者，他们并不需要关注底层的存储连接信息、如何配置、甚至不必关注存储地址，只需要告诉系统要使用多大存储以及读写权限即可。

基于这种情况，K8S 引入了另外一种存储对象：PV(persistent volume) PVC(persistent volume claim)，用于降低用户使用存储的门槛。

PV / PVC

PV: Persistent Volume，持久化存储卷。详细的定义了存储卷的类型、大小、连接挂载方式等。

PVC: Persistent Volume Claim，持久化存储卷声明。定义了存储卷大小、读写权限等，没有存储卷的细节信息。

开发者需要使用到存储时，只需要： 1. 定义pvc; 2. 在pod的volume配置中引用pvc。不需要关注存储本身。存储则由运维人员添加。

在这种设计中，将存储的定义与实现解耦，开发者关注定义pvc，运维人员关注实现(pv)，实现了职责分离，也避免向外部暴露更多存储信息。

静态提供存储(static provisioning)

由运维人员创建出pv。开发者定义pvc，然后由controller-manager来找到最合适的pv然后绑定它，然后给用户使用（也可以在pvc的定义中，通过pvc.spec.volumeName来指定绑定某一个特定的pv。）。

动态提供存储(dynamic provisioning)

在静态提供存储中，需要人工创建大量的pv给用户使用，但在实际应用场景中，是个比较麻烦的工作。因此，k8s中设计了动态提供存储(dynamic provisioning)的功能（CSI）。

CSI设计

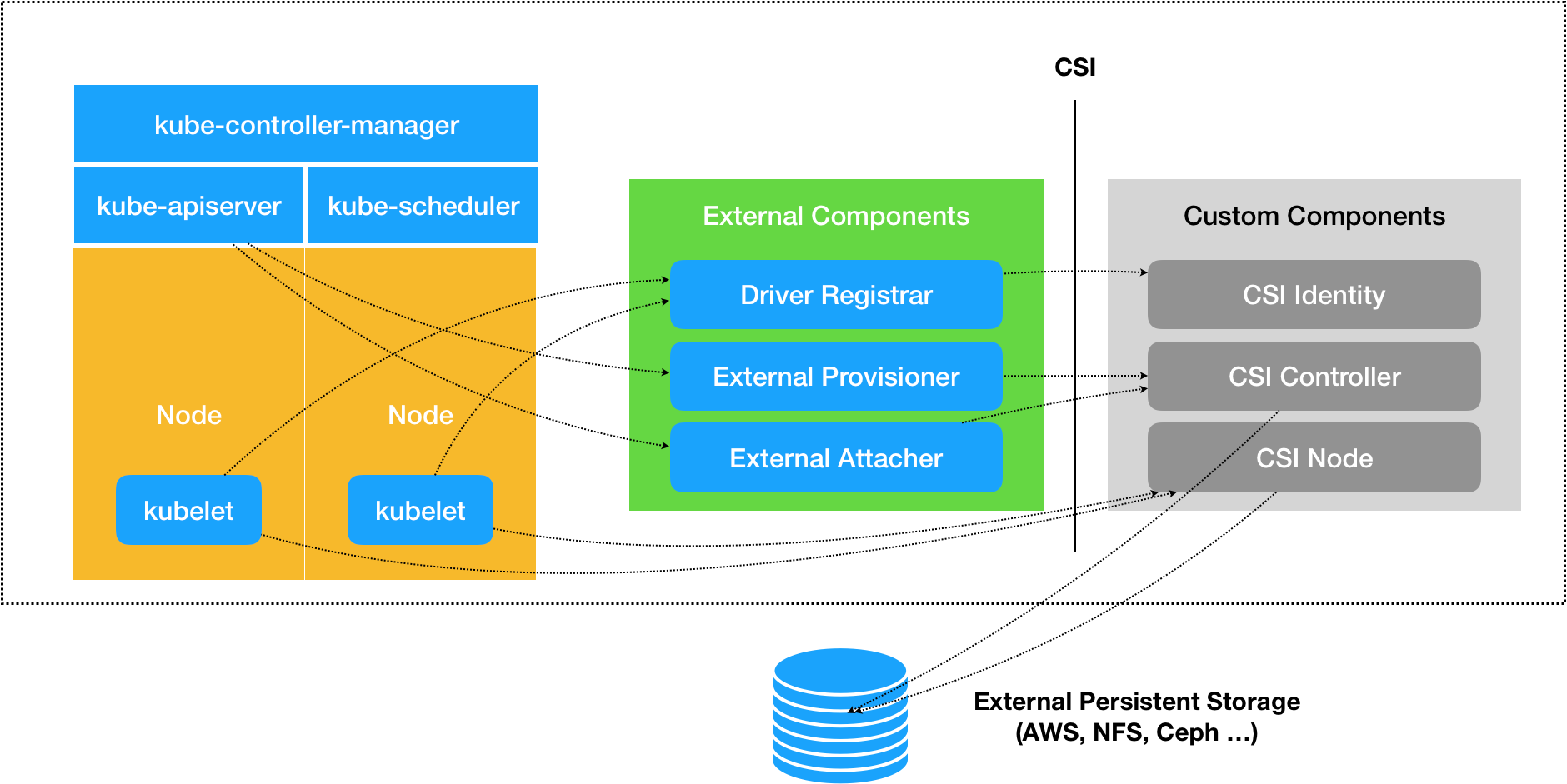

csi架构设计

如图，是csi架构设计。

csi的架构协作者主要包括四部分：

  1. k8s：使用k8s的主体，参与csi协作的组件主要有：
    1. apiserver
    2. scheduler（主要针对立即绑定的storageClass类型，在pod调度前要先创建出PV，scheduler作条件判断）
    3. kubelet（pod启动过程中，需要挂载存储，调用csiNode）
  2. external components：由k8s社区维护，打通k8s与用户开发组件的中间层，主要包括以下组件：
    1. driverRegistar: 负责注册用户csi组件
    2. externalProvisionor: 负责监听apiserver的pvc，然后调用用户组件创建存储以及pv等
    3. externalAttacher: 负责attach/unattach操作，对应csi中的publishing/unpublishing(attach区别于主机attach存储的操作，个人理解这里相当于把存储attach到云上，并非attach到具体node上)
  3. custom components：用户自定义开发的组件，用于管理存储，主要3个组件：
    1. csiIdentify: csi标识
    2. csiCcontroller: 存储控制器（publish/unpublish、create/delete vol、snapshot等操作）
    3. csiNode: 节点插件，daemonset方式运行，每个节点都要有，由kubelet调用(node stage/unstage:挂载存储到主机、node publish/unpublish:mount存储到pod目录 等操作)
  4. external persistent storage：外部存储供应商，提供存储服务。主要由用户自开发组件中的controller中的调用。

storageClass

在CSI的设计中，storageClass是核心的API 资源，它定义了管理存储者(provisioner)的名字以及创建存储时额外的参数、挂载opt、回收策略、pv绑定策略等。

立即绑定

情形1： 未设置storageClass

此时，controllerManager会自动寻找最合适的pv，并将其与pvc绑定

情形2：设置storageClass，但sotrageClass的VOLUMEBINDINGMODE为Immediate
此时，controllerManager会自动寻找最合适的pv，并将其与pvc绑定。不同于情形1的是，此处的pv可能是由管理员添加，或者由provisioner添加(provisioner会立即调用相关方法生成pv)。（此处管理员添加的pv的storageClass要同pvc的storageClass一致才可以绑定）

延迟绑定

未设置storageClass且未配置默认的storageClass时，不存在延迟绑定

情形：设置storageClass，且其VOLUMEBINDINGMODE值为WaitForFirstConsumer
此时，在控制器控制循环内不会绑定pv，在该pvc被使用时，才会绑定。过程：

  1. waitForConsumer
  2. 创建使用pvc的pod
  3. pod调度器在pvc上打上annotation(volume.kubernetes.io/selected-node)
  4. controller-manager给pvc打上annotation(volume.beta.kubernetes.io/storage-provisioner)
  5. external-provisioner调用csi方法创建pv(创建出来的pv已经带上pvc了)
  6. controller-manager执行绑定操作
